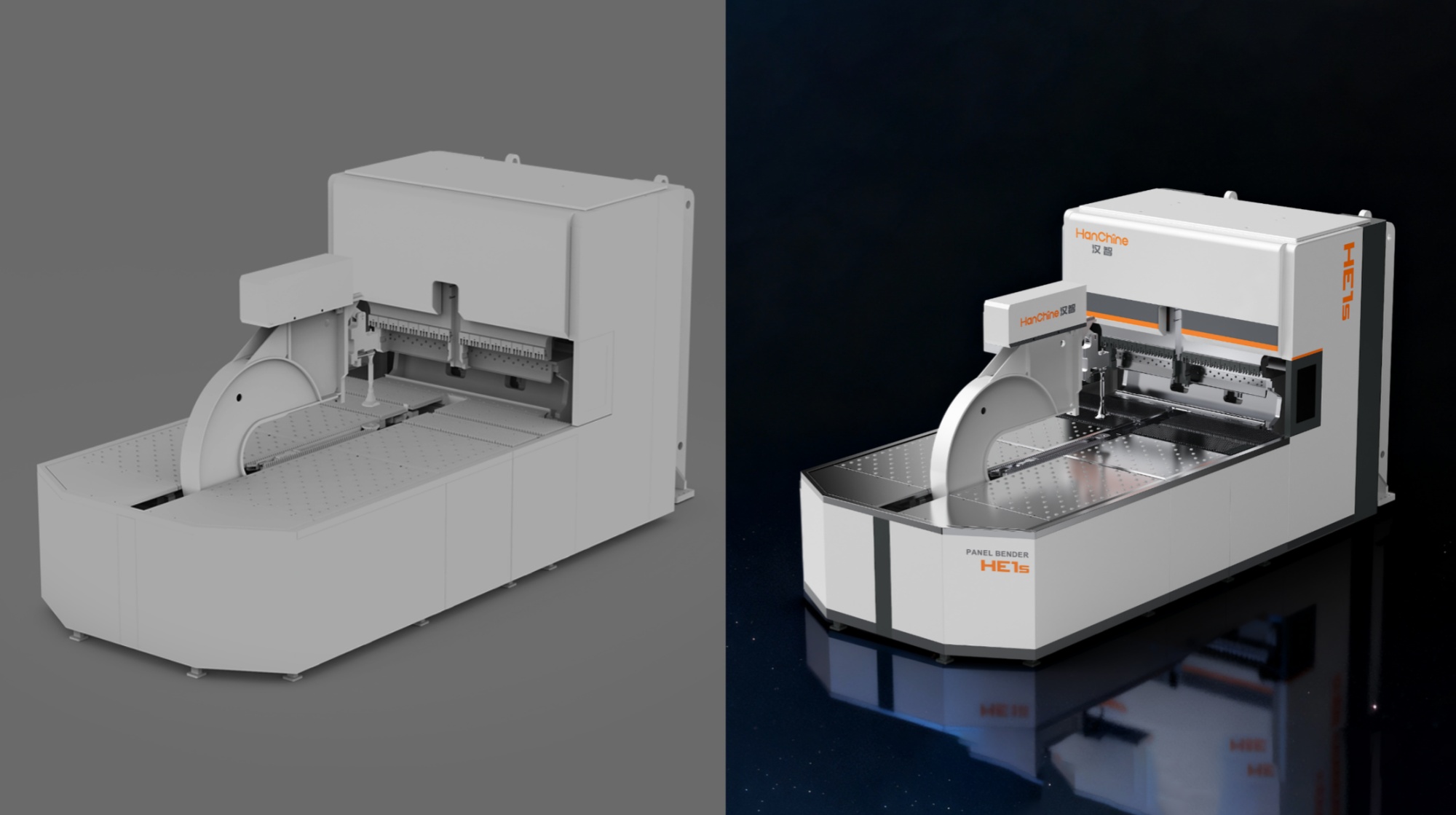

设备效果图渲染打光总缺高级质感？明明是同款设备，渲染后却平淡无奇，连金属光泽和立体层次都凸显不出来？
本期设备打光教程，将用专业的三点布光法拆解渲染步骤，全程遵循 5 大打光原则，帮你轻松攻克 “高光过曝、暗部死黑、金属无质感” 等痛点，即使是渲染新手，看完这篇教程，也能调出兼具细节与品质感的工业设备效果图。
一.5大打光原则
高光不过曝：观察设备圆角、金属边缘的高光区域，白色不能曝光过度；
暗部不死黑：暗部区域仍能看清设备结构细节，无完全漆黑的区域；
倒角有高光：所有倒角部位都有明显高光，轮廓清晰；
大面有渐变：设备大面积面板上，光影呈现自然渐变，无生硬断层；
金属有明暗：金属材质区域明暗对比明显，反光质感突出。
二.具体操作流程

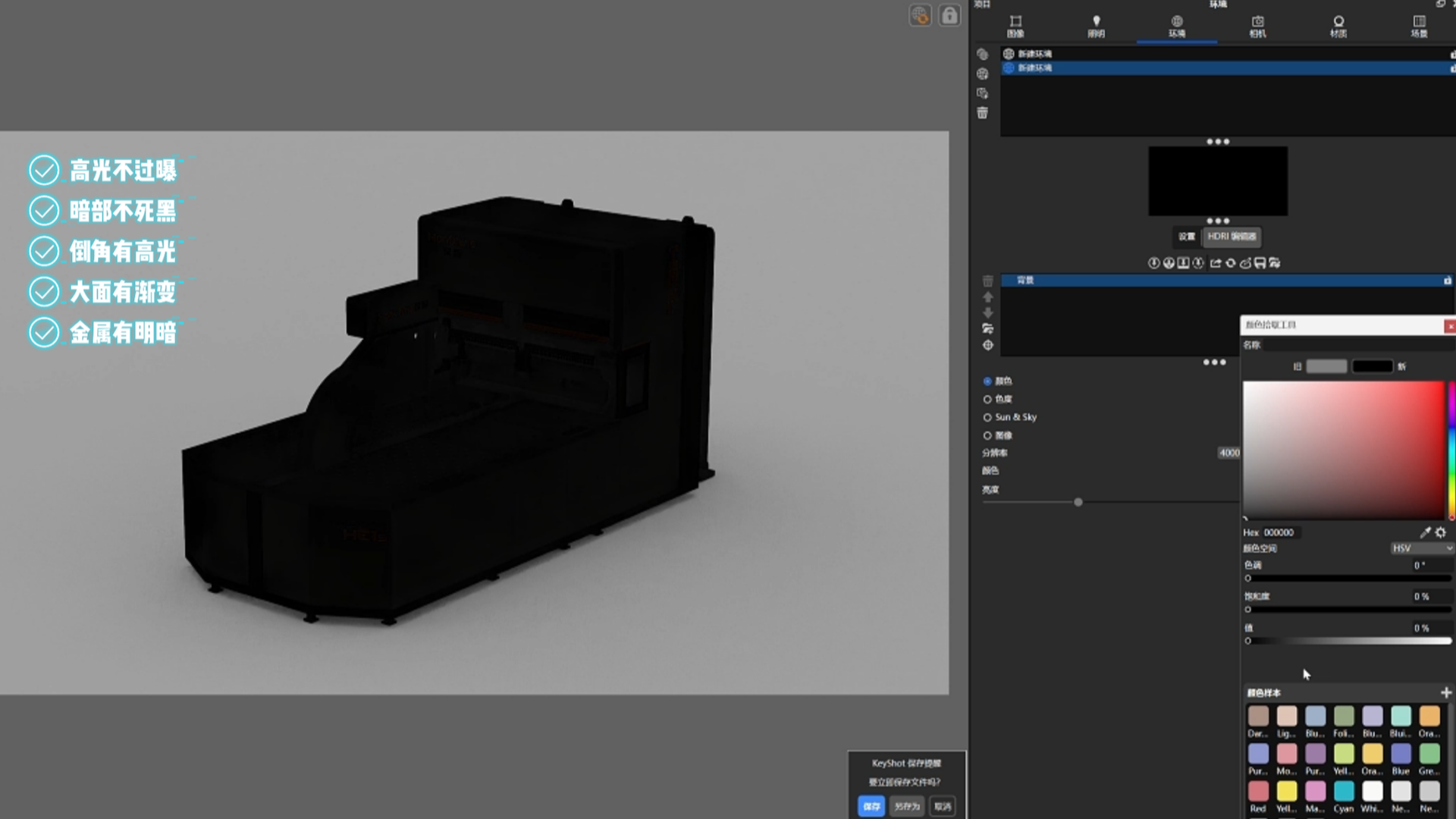

基础环境设置：搭建纯黑渲染环境
打开 Keyshot 后，先到环境板块将渲染背景颜色调整为纯黑。
具体位置为：环境 - HDRI编辑器 - 背景 - 颜色
这一步核心目的是排除干扰，让后续打光效果更精准可控，所有光影变化都能完全由我们设置的灯光决定。
三点布光法实操：分步打造光影层次
按 “主光 - 辅光 - 轮廓光” 的顺序操作，再补充细节光，即可实现立体高级的效果：

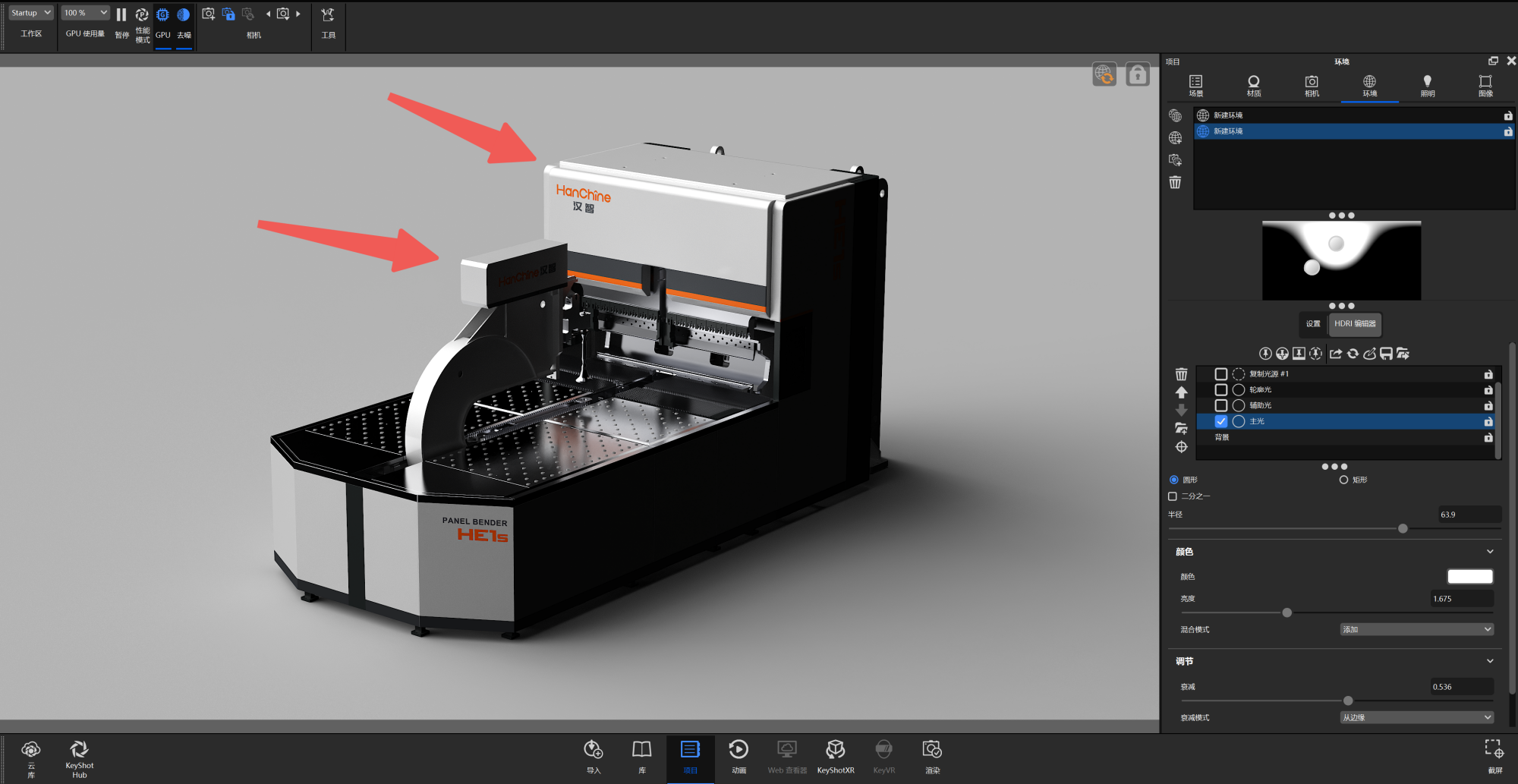

1.主光：
奠定画面核心质感，主光决定整体光影方向和基础质感。
具体操作为：添加针 - 设置高亮显示 - 调整针参数

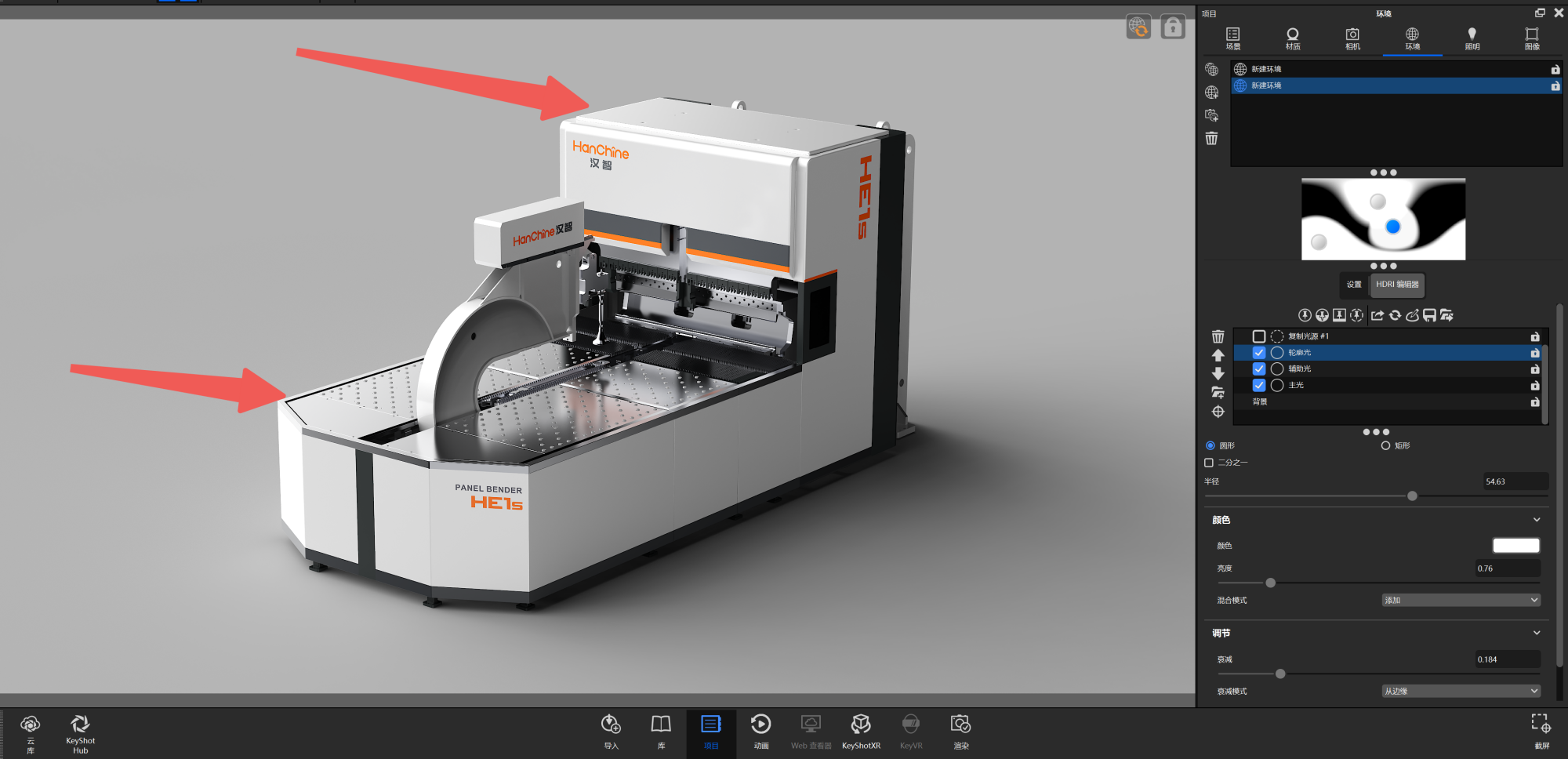

①打开 HDRI 编辑器，添加针；②优先瞄准设备最明显的圆角部位，调整灯光的位置、大小及衰减参数，确保灯光能精准照亮设备主体的圆角区；
主光形成明显的设备投影，主面板上产生金属高光，同时要避免高光区域过曝。

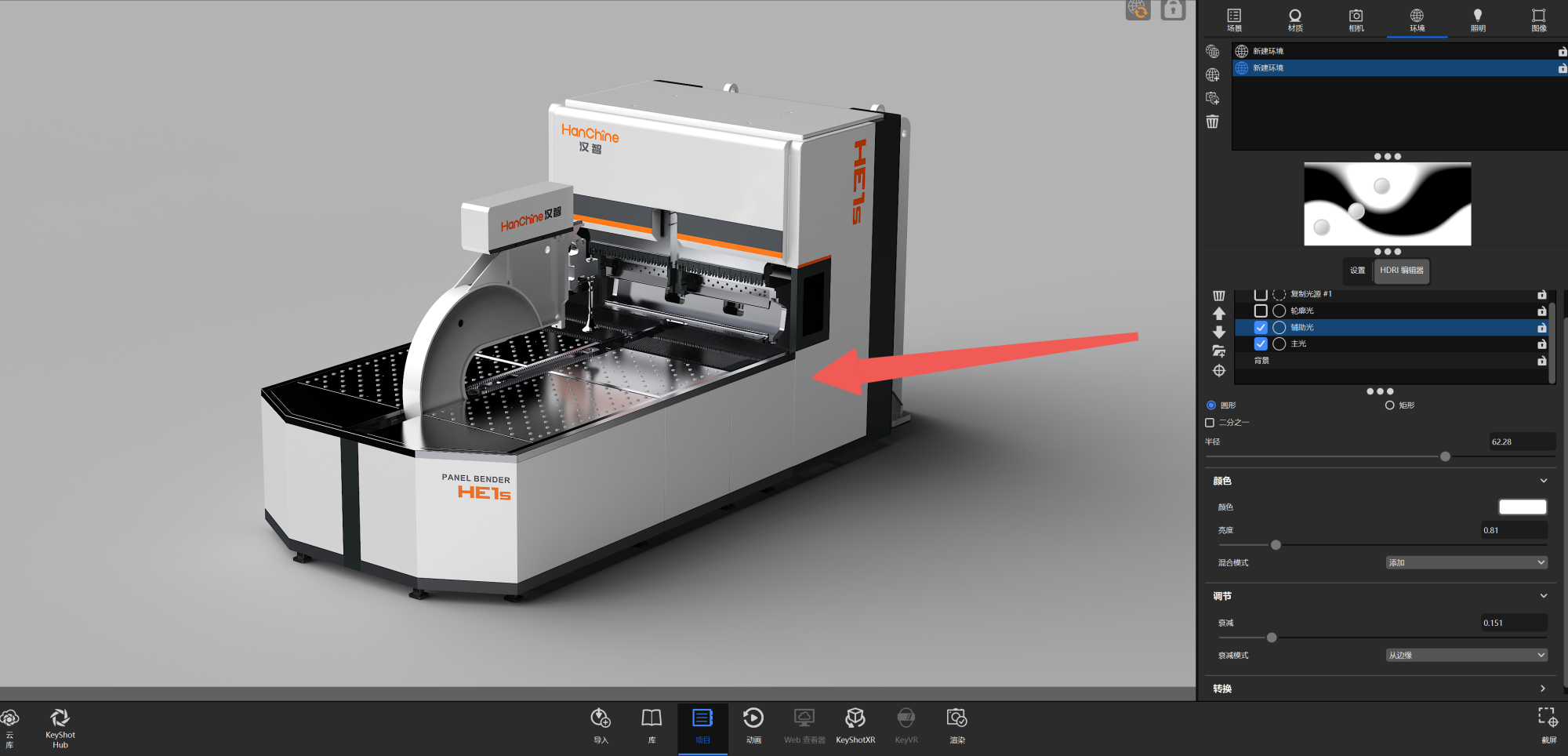

2.辅光：
填补暗部死角，同时增强细节层次。
具体操作为：添加针 - 设置高亮显示 - 调整针参数
①打开 HDRI 编辑器，添加针；②优先瞄准设备最明显的圆角部位，调整灯光的位置、大小及衰减参数，确保无死黑区域；
辅光使设备右侧的金属面板有了明暗的变化，确保辅光整体亮度不能高于主光。

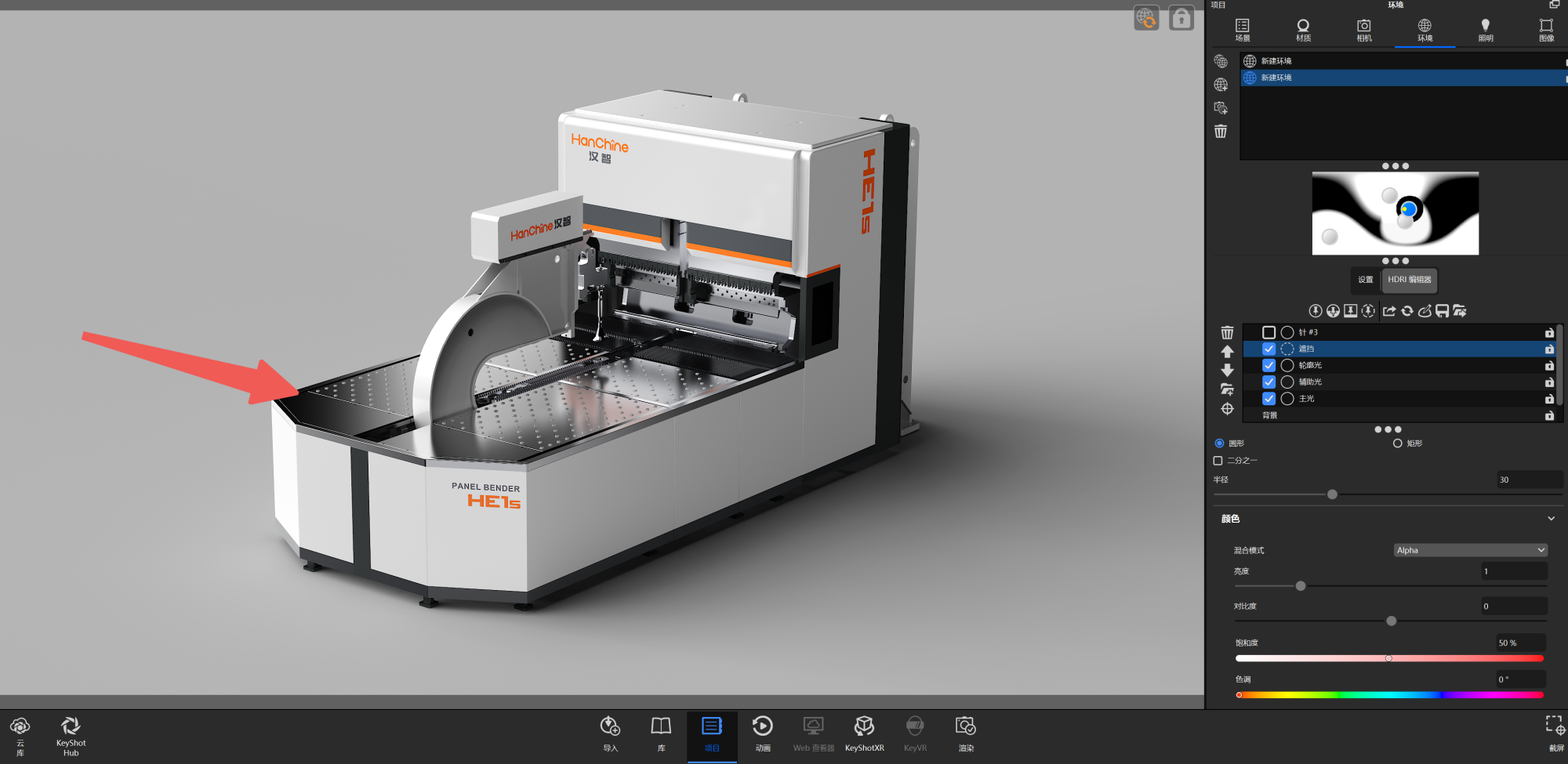

3.轮廓光：
分离主体与背景，强化金属质感，增强画面空间感和立体感，也是让设备 “立起来” 的关键。
具体操作为：添加针 - 设置高亮显示 - 调整针参数
①新建轮廓光，调整角度使其照射设备边缘；②同时覆盖设备的金属面板区域，产生高光；
轮廓光使设备边缘形成清晰的边界高光，让主体与背景分离，同时进一步突出金属的反光质感。
4.细节补光：
对大面积的金属高光进行遮挡操作。
具体操作为：添加复制针 - 设置高亮显示 - 调整针参数
①新建一个复制光源；②将灯光精准移动金属面板大范围高光区；
复制光源使大面积的白色金属面板产生更加明显的明暗对比，突出金属质感。

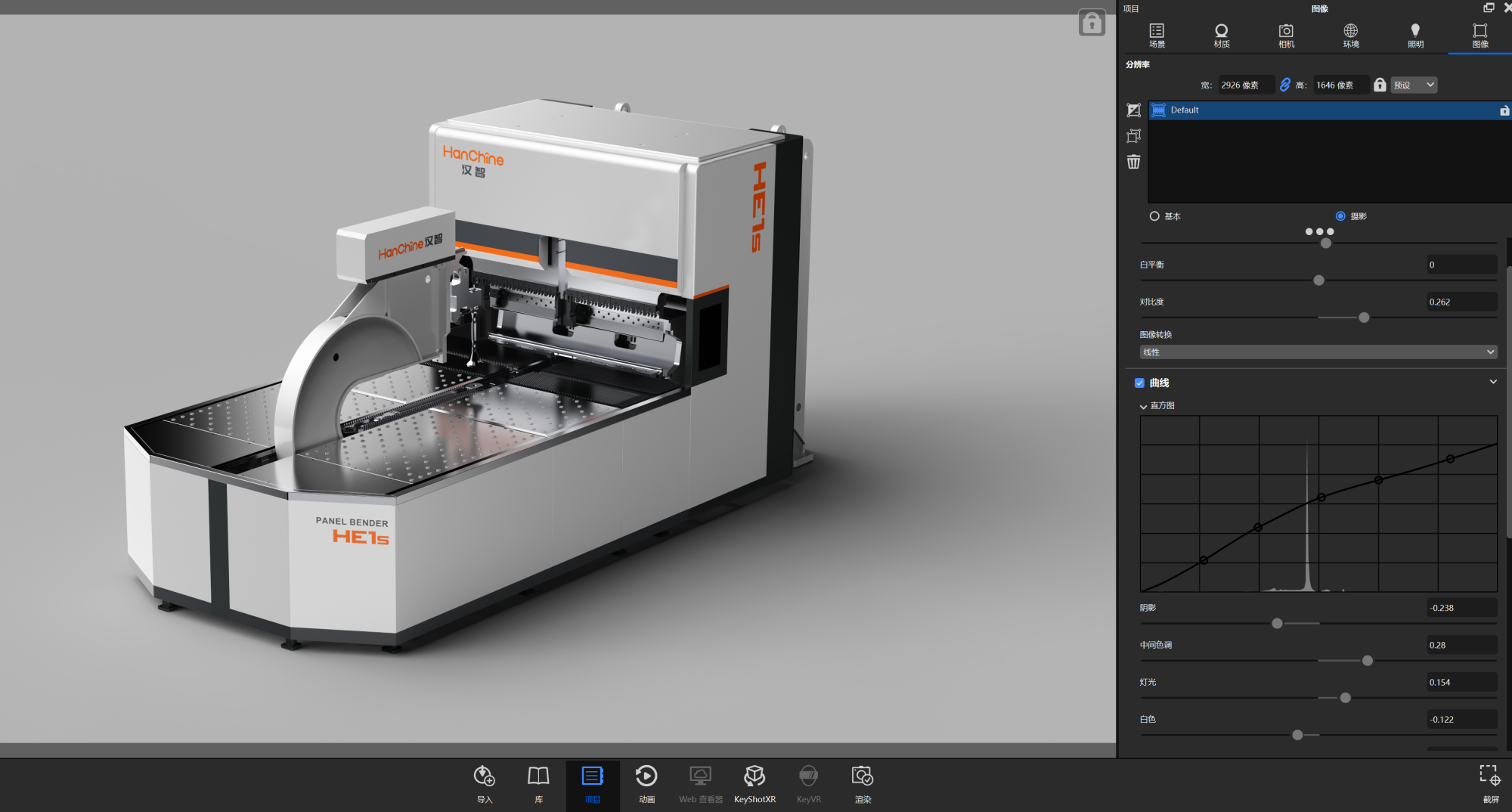

后期调整：优化最终效果
通过对比度，中间色，高光等参数调整，加强整体效果图的对比度。
具体操作为：图像面板 - 摄像 - 调整参数

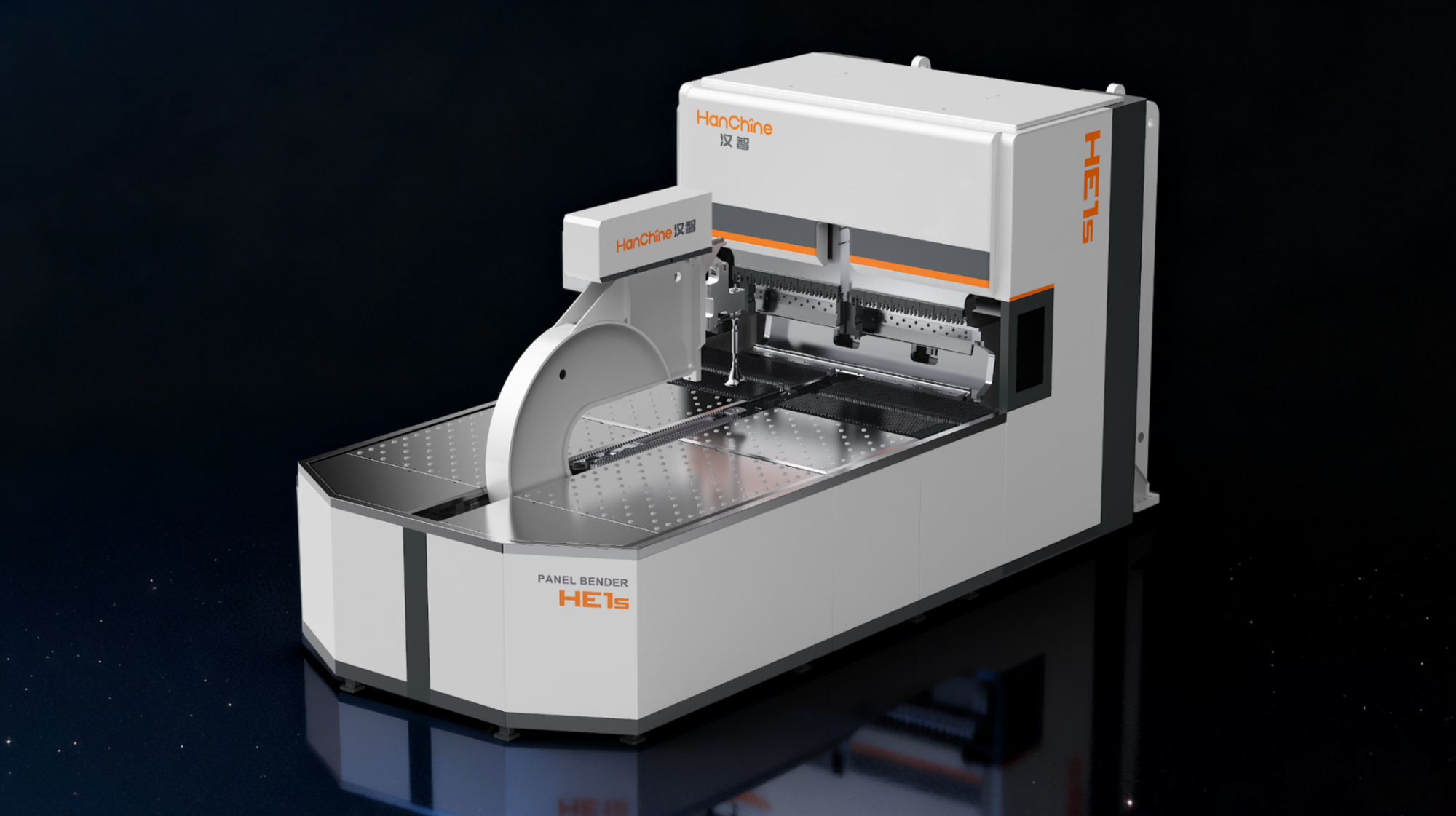

AI背景
通过 AI 工具对背景进行精细化升级，让设备主体更突出，整体画面更贴合工业产品的专业调性。

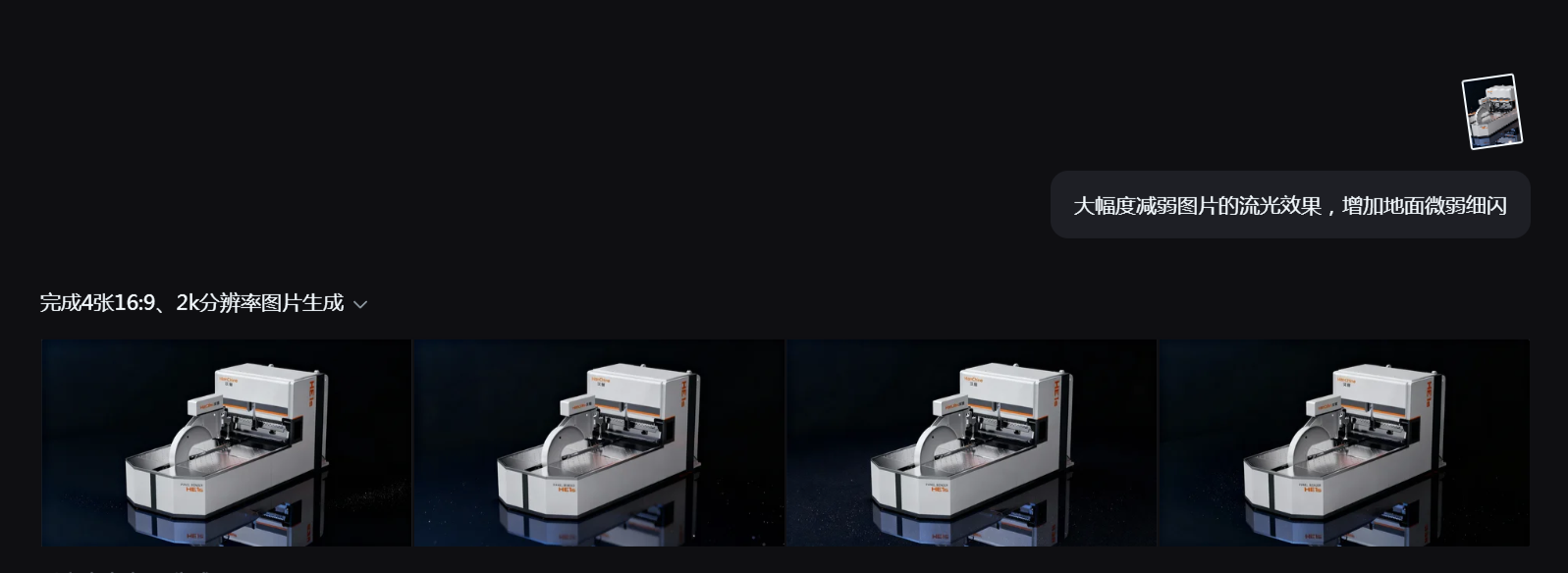

具体操作为：打开即梦AI - 效果图上传给AI - 输入提示词
提示词：保持产品的位置不变，给产品添加一个背景暗调、高级感、电商设计，光滑的镜面地面，有微弱的细闪光点效果，营造更加简洁专业的氛围。
三、小结
工业设备渲染的高级质感，关键在光影把控。本教程以五点打光原则为准则，用三点布光法分步实操，搭配参数优化与AI背景升级，轻松实现高质感效果图制作。
